磁気センサースイッチ
磁気センサーとタクティルスイッチを一体化させ、
押し圧や移動量を高精度にリアルタイムセンシングする「磁気センサースイッチ」を開発しました。
弊社主力製品の一つであるタクティルスイッチパッケージ内に、磁気センサーと磁石を搭載した独自構造。高精度な押圧・ストローク検知、クリック感による操作フィードバック、一体パッケージによる組立性・品質の安定化を実現し、幅広い機器への応用に適しています。

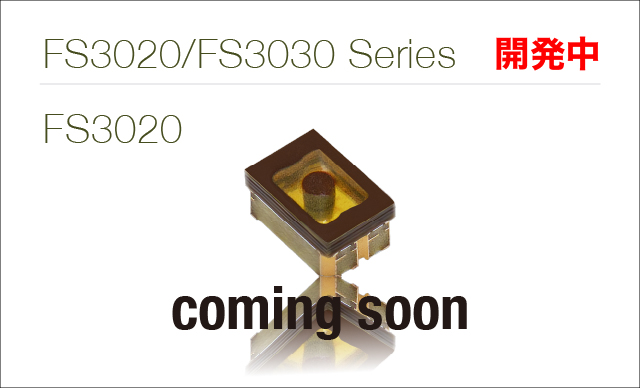

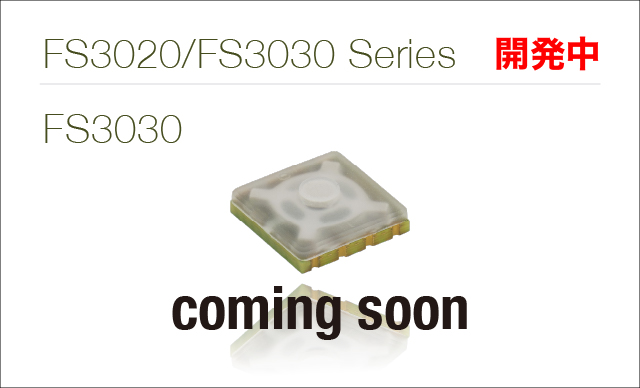

FS3020／FS3030 Series 開発中
・圧力（変位）センサーとタクティルスイッチの一体構造
―押し圧や移動量を磁気式で検知するセンサー
内部に配置した磁石の動きで押し圧や移動量をセンシング
―バネの復帰力を活用して低ヒステリシスを実現
押し圧が解放されると同時にバネの復帰力で磁石を戻す構造
・バネにクリック感を設けることが可能
―指などで操作するボタンの場合、ユーザーが“終点”を直感的に感じることができる
・SMDパッケージ（リフロー実装が可能）
・インターフェース：I2C
| 製品シリーズ | FS3020 | FS3030 |
|---|---|---|
| サイズ | 3.0×2.0×t1.85[mm] | 8.0×8.0×t2.5[mm] |
| 操作荷重 | 2.4[N] | 0.6[N] |
| ストローク | 0.12[mm] | 0.35[mm] |
| 動作電圧 | 1.8[V] | |
| 消費電流 | 21.1[µA]（@20Hz） | |
| インターフェース | I2C | |
| リフロー実装 | 対応可能 | |
サンプル請求やカスタム対応など、製品に関するお問い合わせは、こちらまでご連絡ください。
